Фибра

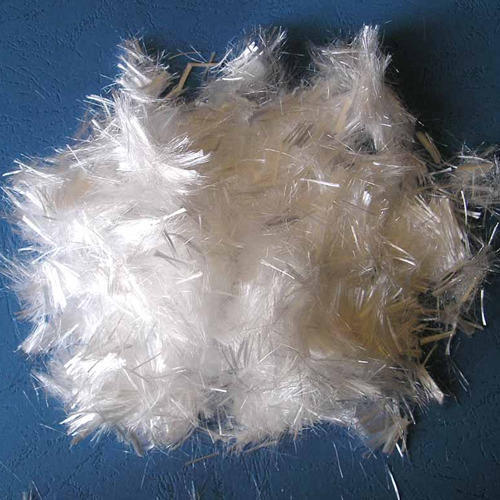

Полипропиленовое высокопрочное фиброволокно изготавливается из высокопрочной полипропиленовой мультифиломентной нити

Для растворов, применяемых для заливки больших форм. Полипропиленовая фибра засыпается в любой раствора смеситель (миксер) в сухую смесь перед добавлением воды (для более качественного распределения волокон - засыпать фибру частями во время перемешивания в щебень). Дозировка: 0.6 кг – 1 кг на 1м3 бетона. Происходит перемешивание в течение 10 – 15 минут (зависит от объёма миксера 6 – 9 м3).
Фибра пропиленовая, применяется как армирующая добавка для гипсовых, бетонных смесей(фибробетона). Она изготавливается непрерывным методом из гранул чистого полипропилена посредством экструзии, а также вытяжки при нагревании. Когда армирующие полипропиленовые волокна разогреваются до определенной температуры, на их поверхность наносится замасливающий состав. Именно этот состав и способствует сцеплению и рассеиванию поверхности полипропиленовой фибры с цементным раствором. В случае доставки раствора до строительной площадки автотранспортом, нужно засыпать полипропиленовую фибру в миксер после его
Длина волокон (мм) — 12;

Форма сечения — круглая;

Диаметр волокна (мкм) — 20-30;

Прочность на растяжение (МПа) — 170-270;

Удлинение до разрыва (%) — 25;

Химическая стойкость — высокая;

Электропроводимость — низкая;

Температура плавления (°С) — 160;

Температура возгорания (°С) — 320
наполнения готовым раствором (дозировка: 0.6 кг – 1 кг на 1м3). По приезду транспорта на объект,
полипропиленовая фибра уже полностью перемешена с раствором. В случае засыпания полипропиленовой фибры в готовый раствор на строительной площадке в миксер, необходимо перемешивать в течение 10 – 15 – 20 минут (зависит от объёма миксера 6 – 9 – 15 м3). Для растворов, применяемых для цементных и гипсовых стяжек, а также бетонных полов (если раствор приготавливают на объекте небольшими партиями). Полипропиленовую фибру предварительно размачивают в воде и после полного распределения волокон, смесь добавляют в цементный раствор. Для экономии времени и быстрого распределения волокон в воде, необходимо волокна интенсивно размешать в воде, так как, полипропиленовая фибра, изготовленная по традиционной бельгийской технологии, имеет тонкие волокна и для полного распределения в воде необходимо некоторое время.
Анализ данных в таблице показывает, что наиболее эффективный

способ введения фибры в бетонную смесь – предварительное перемешивание

ее с влажным песком. Эта процедура обеспечивает наибольшие значения

прочности и их минимальные разбросы, что свидетельствует о более

однородном распределении фибры в бетоне. Равномерное распределение

фибры в материале обусловлено ее налипанием на влажные частицы песка в

процессе перемешивания, что более эффективно, чем диспергирование

фибры в растворе активатора.
Made on
Tilda
